構造と原理

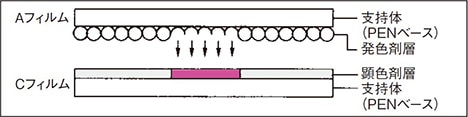

高温用プレスケールの構造
AフィルムとCフィルムの2種類のフィルムから構成されています。Aフィルムは支持体（PENベース）に発色剤（マイクロカプセル）が塗布されており、Cフィルムは支持体（PENベース）に顕色剤が塗布されています。発色剤（マイクロカプセル）面と顕色剤面を合わせて使用します。
発色の原理
A発色剤層のマイクロカプセルが圧力によって破壊され、その中の発色剤が顕色剤に吸着し、化学反応で赤く発色します。
プレスケールの特性
標準チャート表を参照することで、圧力値の目視判別が可能です。
※破線部分は、許容誤差範囲を越えることがありますので、圧力値は参考としてください。
※使用される加熱温度によりA、B、Cカーブを選択して使用します。
使用方法
-
- 1
- プレスケールを黒、青のポリエチレンの袋から取り出し、必要な形に切り取ります。
-
- 2
- A、Cフィルムの発色剤、顕色剤面どうしを合わせ、Cフィルムを下側、Aフィルムを上側にしてプレスケールを測定箇所にセットし、加圧します。
-
- 3
- フィルムを取り出し、圧力分布を目視判断します。
