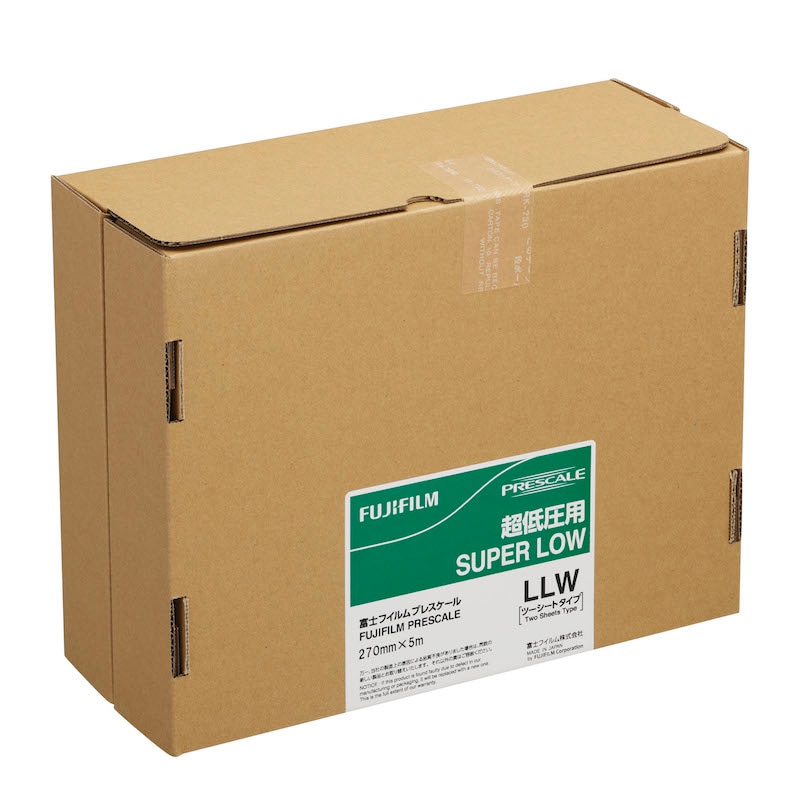

プレスケール LLW

PRESCALE LLW  R270 5M 1

¥46,053

商品説明

構造と原理

プレスケールの構造

プレスケールにはツーシートタイプとモノシートタイプの2種類があります。ツーシートタイプは、発色剤と顕色剤が別々の支持体に塗布されたフィルムです。またツーシートタイプは薬品塗布面どうしを重ね合わせて使用します。モノシートタイプは、1枚の支持体に発色剤と顕色剤を塗布したフィルムです。

発色の原理

発色剤層のマイクロカプセルが圧力によって破壊され、その中の無色染料が顕色剤に吸着して、化学反応で赤く発色します。発色剤のマイクロカプセルは、いろいろな大きさ・強度に調整され、均一に塗布されているため、圧力に応じた発色濃度が得られます。

ツーシートタイプとモノシートタイプ

プレスケールの特性(中圧用<MW>を例として)

標準チャート表を参照することで、圧力値の目視判別が可能です。

持続圧

瞬間圧

※破線部分は、許容誤差範囲を越えることがありますので、圧力値は参考としてください。
※使用される温度・湿度条件によりA、B、Cカーブを選択して使用します。
※超微圧用(5LW)、微圧用(4LW)、極超低圧用(LLLW)の持続圧は測定到達時間5秒・測定保持時間2分です。
※超高圧用(HHS)は持続圧のみとなります。

使用方法

  1. 1
    プレスケールまたはプレシートを測定に必要な形にカットします。
    プレスケールまたはプレシートを測定に必要な形にカットします。
  2. 2
    切り取ったフィルムを測定箇所にはさみ込み加圧します。
    切り取ったフィルムを測定箇所にはさみ込み加圧します。
  3. 3
    フィルムを取り出します。
    フィルムを取り出します。
  4. 4
    圧力分布を目視判断します。
    圧力分布を目視判断します。
  5. 5
    専用スキャナを使って発色部分を読み取ります。
    専用スキャナを使って発色部分を読み取ります。
  6. 6
    付属の圧力画像解析システム FPD-8010Jを使って分析する。
    測定条件の選択により、全体、部分、ピンポイントで圧力値を測定できます。またデータエクスポート機能によりExelへの 読み込みや、3D解析ソフトウェアを用いることで立体的に画像解析を行うこともできます。
    • 全体測定全体測定
    • 部分測定部分測定
    • 3D解析ソフトウェア3D解析ソフトウェア
